剧院音响灯光舞台机械系统
1、本工程为某大学建设项目文化艺术中心演艺厅，主要用于文艺演出，同时可以满足各类戏曲、视频会议、学术报告、音乐演唱会、综艺歌舞晚会、话剧、舞剧、电影等各种用途，音响、舞台灯光、舞台机械、舞台幕布及LED视频系统等是此演艺厅建设的重要组成部分，其方案设计是否合理、科学、先进、完善、实用，设备选型是否稳定、安全可靠，系统是否智能控制、容易管理和方便操作必将直接影响着整个演艺厅的质量和演艺效果。
2、本系统设备灯光用电功率为80KW、音响用电功率13KW，舞台机械平均用电功率11KW，LED屏用电功率30KW，音响、灯光、舞台机械、LED屏合计总功率为134KW，余备电量功率30-40千瓦。在整个电力储备功率在180KW以内就可以满足整套系统设备的正常工作。
3、其中舞台机械、音响系统、灯光系统要求舞台顶面的混凝土橡胶每平方承重量达到500公斤。
4、本次设计为演艺厅以节能减排的标准所设计的扩声系统、灯光系统、舞台机械系统及LED屏显示系统，满足整个演艺厅的音视频及舞美的最佳效果。
二．设计原则
作为一家专业设计、施工经验的老牌专业公司，在该项目的设计上集成了我们长期涉足扩声系统设计、施工经验，充分考虑了业主的实际需求，既站在客户的角度来做设计，又尽量发挥我们的专业技术手段，总体遵循了先进性、实用性、可扩充性、经济性标准开放性、兼用性、安全性、设备灵活性、科学性等几个原则。
1、性价比 从实用性和经济性出发，着眼于近期目标和长期的发展，选用高性价比的设备，进行最佳组合，利用有限的投资构造一个性能最佳的操作系统。
2、先进性 以先进、成熟的音视频技术进行合理搭配，支持数据、语音、视像、灯光等多媒体应用，用基于数字音视频的技术替代传统的模拟音视频的技术。
3、标准化和开放性 音视频、灯光标准遵循国际化标准，按照国际化标准建造应用最新的布线方法，合理配套设备，并为今后的发展事先预留出应用端口及软硬件的升级换代，提供开放性的解决方案。
4、兼容性 选用符合国际发展潮流的国际标准的软硬件技术，以便系统有可靠性强、可扩展和可升级等特点，保证今后可迅速采用视频网络化发展出现的新技术，同时为现存不同的相关设备设备提供互连手段。
5、安全性 在特殊使用的情况下，必须保证音视频信息保存和各种应用系统的安全。
6、可扩展性和升级能力 应具有良好的扩展性和升级能力，选用具有良好升级能力和扩展性的设备。在以后对该会议室行升级和扩展时，必须能保护现有投资。应支持多种格式、多种接口设置和多媒体实际应用。
7、科学性 在设计和施工方面，采用科学的手段，严格执行相关的标准，充分认识器材的固有弱点，科学地运用系统工程的方法予以遏制或改善（例如噪音，照明等）。
l 音频系统在表现语言时具有声场均匀，语言清晰、自然、亲切的效果；
l 音频系统在表现音乐时具有声色饱满、定位准确、还原真实、动态范围大的特点；
l 视频系统具有高亮度、高分辨率、图形细腻、色彩还原真实的特点；
l 系统配合合理。
8、设备的灵活性 设备的灵活性主要表现在前后期配置平衡等方面，配合产品支持的最先进的数字技术，整个工作组可以流畅快速简便地将信息文件从一台机器传输到另一台机器，可以远距离传输，而无需信息质量的改变，以适应机构的变化。同时也可以通过网络的端口，以增加网络的性能。
三、设计依据与相关规范要求：
1．根据业主及有关部门审批同意的相关意见。
2. 根据业主提供的设计资料。
3. WH0201-93《卡拉OK、歌舞厅扩声系统声学特性指标及测量方法》
4．GB50371-2006《厅堂扩声系统设计规范》;
5. GB /T50356-2005 《剧场、电影院和多用途厅堂建筑声学设计规范》
6. JGJ-57-2000/J67-2001《剧场建筑设计规范》
7.GB/T50314-2000《智能建筑设计标准》
8.WH-0204-1999《舞台灯具光学质量的测试与评价》
9.GB7000.14-2000《通风式灯具安全要求》
10.GB/T50311-2000《建筑与建筑群综合布线工程设计规范》
11.GB/T50312-2000《建筑与建筑群综合布线系统工程验收规范》
12.GB50259-96《电气装置安装工程电气照明装置施工及验收规范》
13.GBJ54-83《低压配电装置及线路设计规范》
14. GB15734-1995《电子调光设备无线电骚扰特性限值及测量方法》
在本次设计中根据扩声系统要求，按照国家建设部《厅堂扩声系统设计规范》GB 50371-2006中的扩声特性指标一级标准来设计。
B 50371-2006 《厅堂扩声系统设计规范》设计为一级：

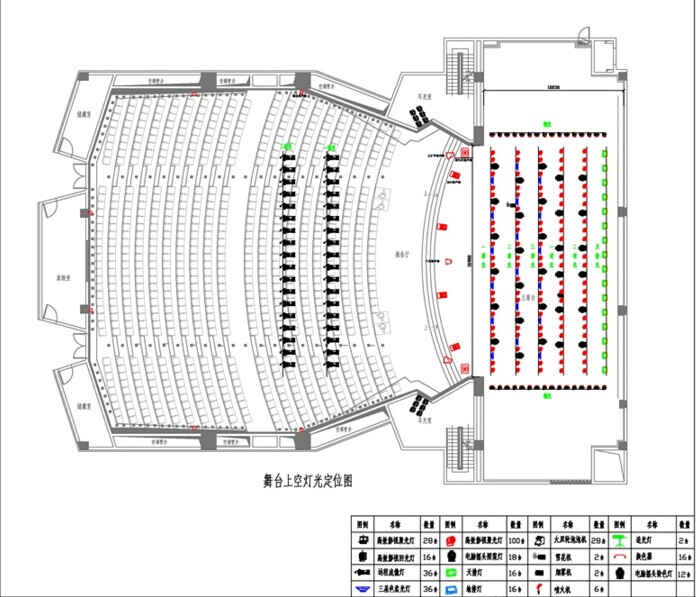

音响、灯光系统点位图
